| الاسم التجاري: | Vicord |
| رقم الطراز: | ycquz200 |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على التوريد: | 500 وحدة/سنة |

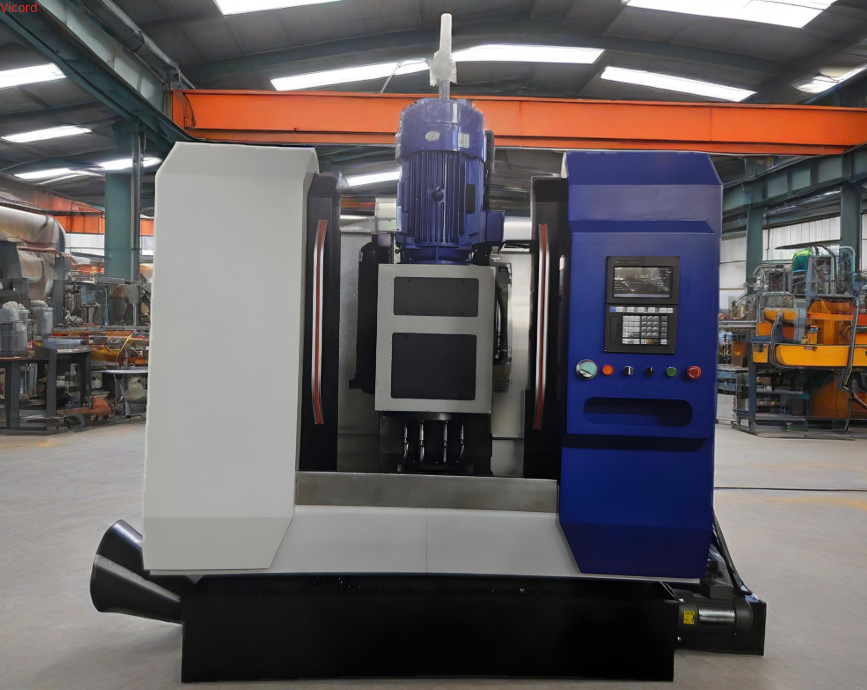

آلة الحفر الخاصة من الفئة U عالية الكفاءة
التطبيق
أداة الماكينة مناسبة لمعالجة منتجات الفلنج فوق DN150.الثقوب الرأسي متعدد المحاور U ، عملية بسيطة وسريعة ،يمكن تحقيق عملية الحفر في وقت واحد ثقوب متعددة موزعة بالتساوي على اللحاء مع مصراع واحد.
السمات الرئيسية
تستخدم أداة الآلة حفر U لصنع الثقوب ، وإكمال معالجة المنتج من خلال دوران عالية السرعة ، ومعدل تغذية عال ، وطريقة تغذية تلقائية.
يستخدم رأس الحفر بنية متعددة المحاور ، مما يسمح بمعالجة الثقوب في الفلنج في وقت واحد في عملية واحدة ، وكفاءة معالجة نفس النوع من الفلنج مرتفعة للغاية,وهو (عدد الثقوب X1.5) مضروبة في كفاءة المعدات ذات الغرض العام. يمكن لشخص واحد أيضا تشغيل ما لا يقل عن 3 من هذه الآلات ذات الغرض الخاص.
توحيد كبير في أبعاد المعالجة: تستخدم هذه الآلة الآلية نظام التحكم العددي بالكامل للتحكم ، مما يتطلب فقط إعداد أداة واحدة لمعالجة قطع العمل من نفس النموذج بشكل متكرر ،وبالتالي تعزيز توحيد الأبعاد.
| المشروع | مواصفات أدوات الآلات | YCQUZ200 | YCQUZ300 | |
| التقنية المواصفات |
الحد الأقصى لقطر العمل ((ملم) | φ340 | φ450 | |
| الحد الأدنى لقطر العمل ((ملم) | φ280 | φ400 | ||
| الحد الأقصى لقطر فتحة الحفر ((ملم) | 8-φ23 | 10-φ26 | ||
| مسار عمود التغذية (ملم) | 300 | 320 | ||
| دقة التصنيع | الموقف ((ملم) | φ0.4 | φ0.4 | |
| تحمل الثقوب | +0.2/0 | +0.2/0 | ||
| الخامة | (را3)2 | (را3)2 | ||
| محرك العجلة | إرسال | الحزام المتزامن | الحزام المتزامن | |
| نطاق محرك العجلة ((r/min) | 970 | 980 | ||
| نموذج محرك العجلة | YE2-160L-6B5 | YE2-180L-6B5 | ||
| محرك العجلة | 11 كيلوواط | 15 كيلوواط | ||
| نظام التحكم العددي ((اختياري) | نانجينغ هواكسينغ CNC قوانغتشو CNC كيوان CNC | |||
| نموذج العلف | محرك التشغيل | 10N.m | 15N.m | |
| مظهر الجهاز | الأبعاد الإجمالية لآلة الأدوات (الطول × العرض × الارتفاع) (ملم) |
2300 × 1860 × 2450 | 2320 × 1880 × 2470 | |
